配件图

接口图

配线图，这款可直接接两个摄像头显示，如果直接接监控主机可以显示四个画面，

如需把AV接口改成BNC头接口，请备注！

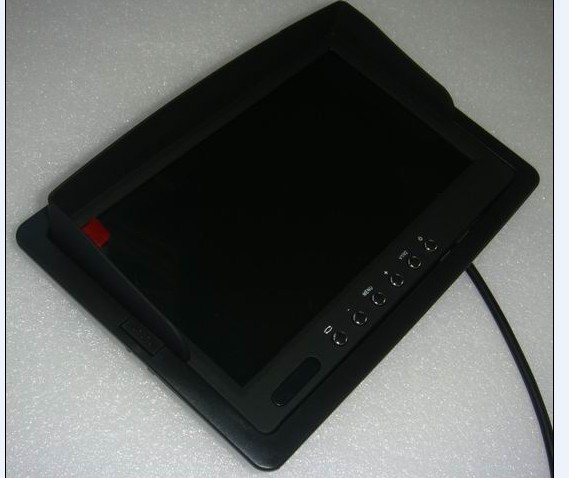

屏幕尺寸:  7英寸彩色遮阳液晶显示屏，

分辨率：600 x 234(H)
颜色系统PAL/NTSC，

电源电压：9～35V

亮度: 400，对比度: 350:1
颜色:黑色，功耗: 7W，

工作环境: 20~C -+65 C，

显示功能：自动切换后视功能

长宽比：4:3 / 16:9（可自己选择切换）
电源：12V/24V通用消耗功率：约6W（同系机中属超低功耗）
外观尺寸：174mm（长）*114mm（宽）* 23mm（厚）
屏幕尺寸：154mm（宽）*87mm（高）
带外框整机尺寸：193mm(长)*133mm(宽)*25mm(厚)

OSD语言：中文/英文

两路输入倒车优先

主要性能:

1、液晶显示，可以播放VCD/DVD等等
2、广角120(V)x 90(H)
3.、V1/V2两路视频输入

4.、倒车时自动切换后视系统

5、当视频信号消失时自动显示蓝屏
6、可以作靠枕显示和支架两用

◆功能特性：

两路视频输入，可应用于DVD，倒车后视，前视，侧视摄像头的连接。可实现自动切换后视及自动唤醒功能；

◆倒车自动切换

开机状态：倒车时自动切换到摄像头所显示画面，倒车完后自动切换回先前播放的画面；

关机状态：倒车时自动开机显示车后情景，倒车完后自动关机；

◆卡片式全功能遥控器，OSD中/英文菜单;

◆外形优美，性能稳定，图像清晰，色彩鲜明，操作简单。

没有信号时，显示蓝屏
